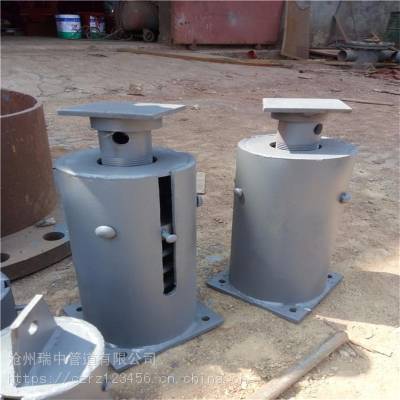

整定弹簧、可变弹簧

一、 用途与原理弹簧支吊架主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求，本厂将弹簧支吊架按照设计荷载进行整定：即弹簧预压并所定冷态荷载位置上；同时标上冷态时的理论理论工作位置。弹簧支吊架在出厂前制造厂进行了整定，当安装了到管道和设备上后，作有关螺纹调整，将所定销脱开，这时弹簧的实际承载就是设计所要求的冷态荷载。二、型号、种类可变式弹簧支吊架有四大系列，主要是由西北电力设计院设计的 T1、T2、T3、T4、T5型系列、华东电力设计院设计的TH1、TH2、TH3型系列、TD系列（JB/J8130.2-1999）和化工设计院设计的VS系列，其系列的基本特性相同，承载力为20daN-21000daN。结构形式主要有悬吊式、支承式和并联悬吊支承式。

管道支吊架型式有固定支架、活动支吊架、导向支吊架和绷簧支吊架。1、固定支架。在管道上不允许有任何位移的当地，要装设固定支架以承受管道分量、各种作用力和力矩。2、活动支吊架。在管道上无笔直位移或笔直位移很小的当地，可装设活动支架或刚性吊架，以承受管道分量，并加强管道的稳定性。活动支吊架可选择滑动支架、滚珠支架、滚珠支架或刚性吊架。3、导向支架。只允许管道沿单向移动时，可采用导向支架。　4、绷簧支吊架：在管道上具有笔直位移的当地，可装设绷簧支架或绷簧吊架，以承受管道的分量，并习惯其位移。管道支吊架的荷载要综合考虑下列荷重和作用力。荷重有管道和其附件的分量及介质的分量和保温分量，作用力有管道热胀冷缩时发生的弹性力、支吊架的摩擦力、套筒补偿器的摩擦力、管道内不平衡内压力以及风雪荷载等。

化工部化工设计院标准CD42B5-82（可变弹簧支吊架）VS系列，CB0182-88国标TD 系列。火力发电厂用C型系列（烟风煤粉管道支架）以及华东电力设计院，西北电力设计院标准TH型（弹簧支吊架）T型（弹簧支吊架）管道支吊架（管部连接件，根部）型系列。标准CB10181-88，PH，CH，ZH，ITT，H-1型系列（恒力弹簧吊架），碟型弹簧支吊架。

按荷载分为三个等级：特轻级（Q）、中级、特重级（Z）。在每一个荷载等级中，包含轴向滑动、双向滑动、导向滑动、双导向滑动四种结构类型。
